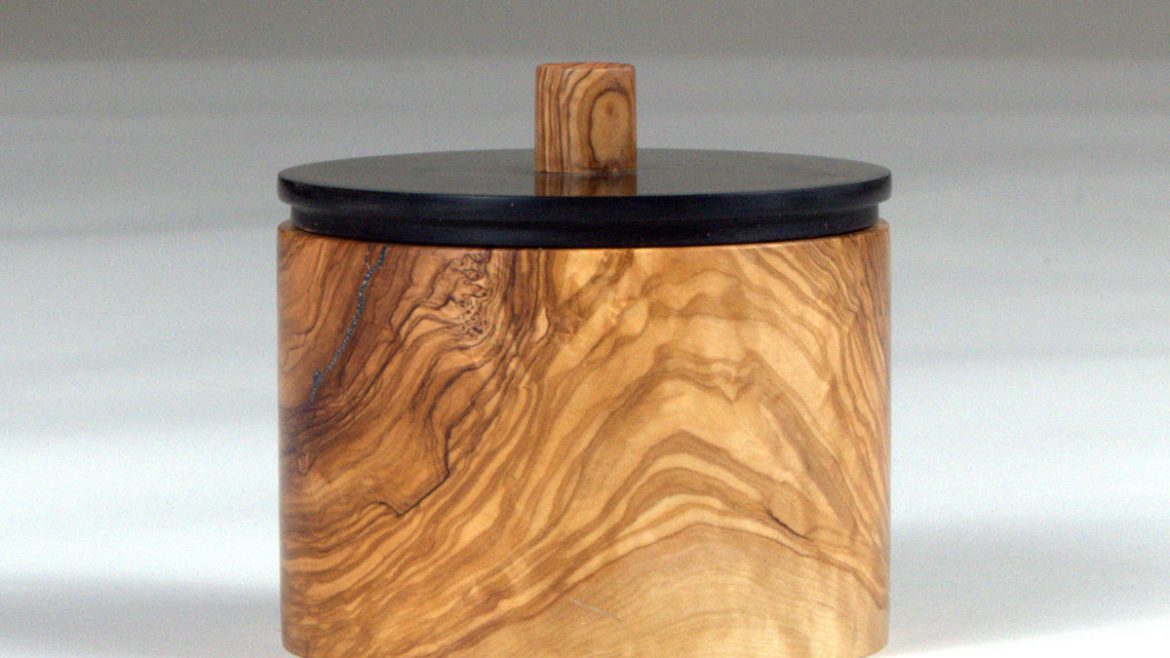

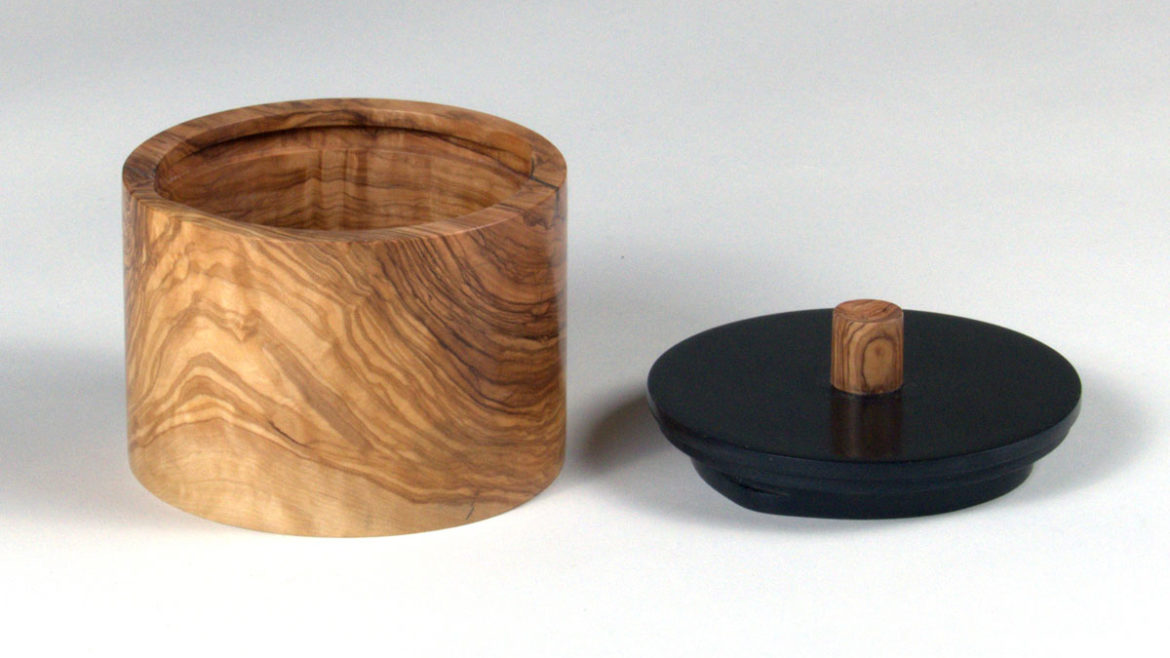

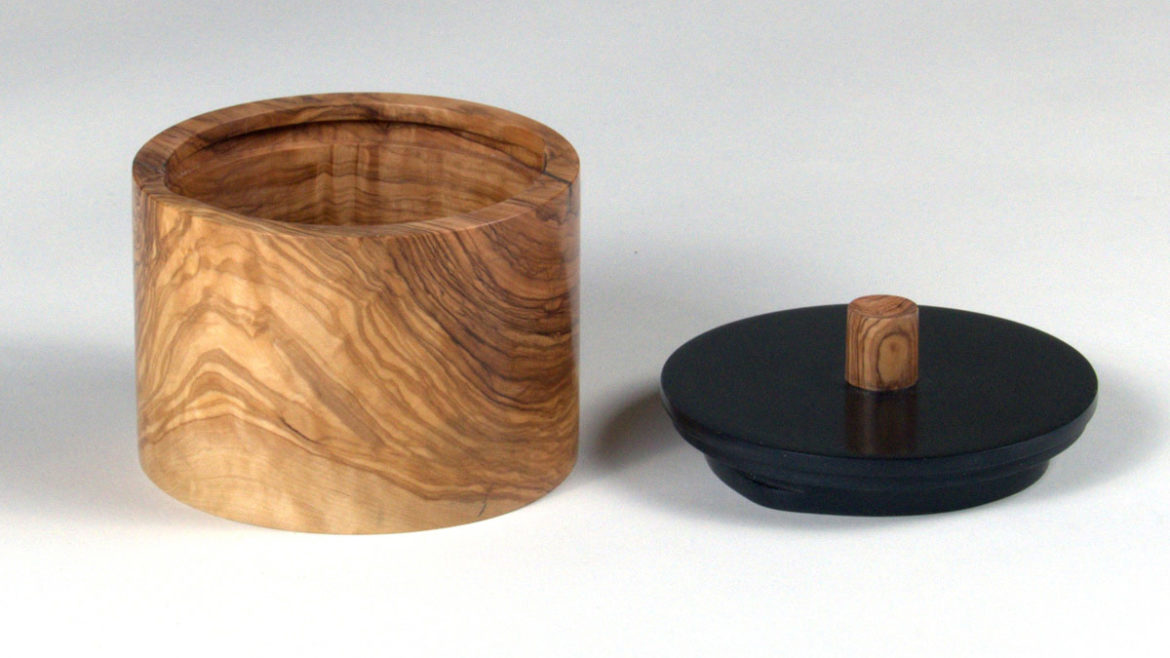

Dose mit Bajonettverschluss

Anleitung von Armin Dietz

Armin Dietz zeigt Ihnen in dieser Anleitung, wie man eine Dose mit Bajonettverschluss drechselt.

Anleitung

  1. Für den Rohling fiel die Wahl auf ein lange abgelagertes Stück Olivenholz, das mir ein Freund einmal aus Griechenland mitgebracht hatte.
  2. Zunächst schneide ich aus dem Stück Olivenholz einen Querholz-Rohling von ca. 100 x 100 x 90 mm und kappe die Ecken mit der Bandsäge.
  3. Das Holz soll mit einem Schraubenfutter aufgenommen werden, weshalb ich eine 10-mm-Bohrung mit ca. 20 mm Tiefe im Zentrum des Rohlings einbringe.
  4. Die Schraube wird in meinem Fall im Backenfutter aufgenommen und der Rohling bis zu den Backen aufgedreht.

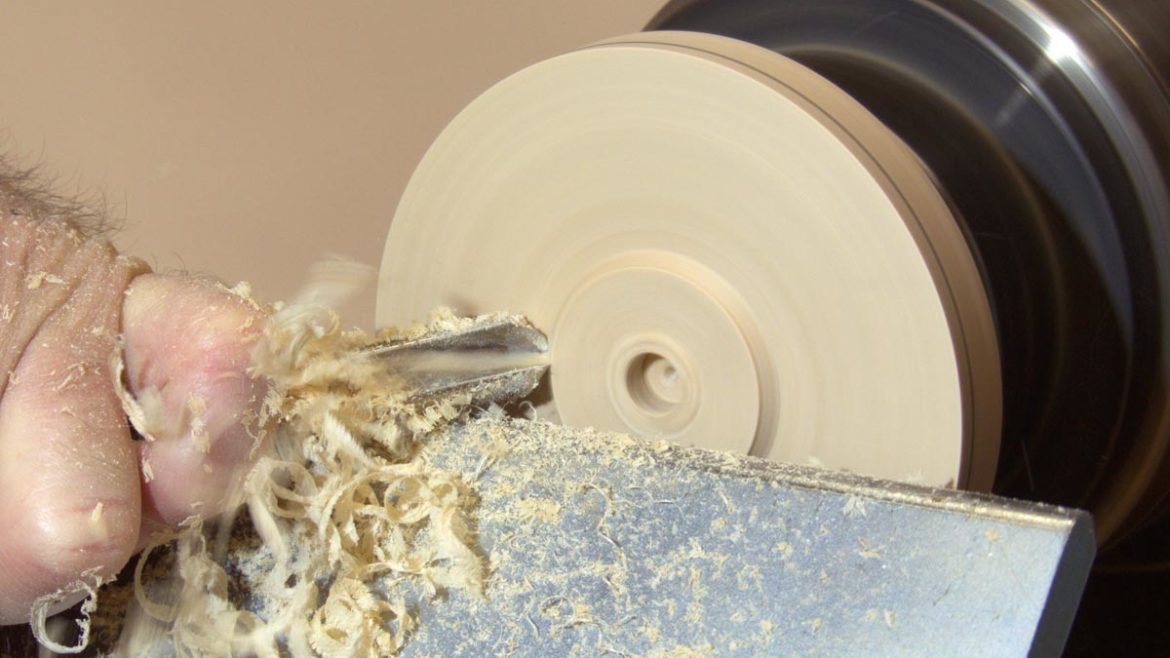

  5. Zunächst wird die Außenform rundgeschruppt und dann die spätere Unterseite der Dose plan gedreht.

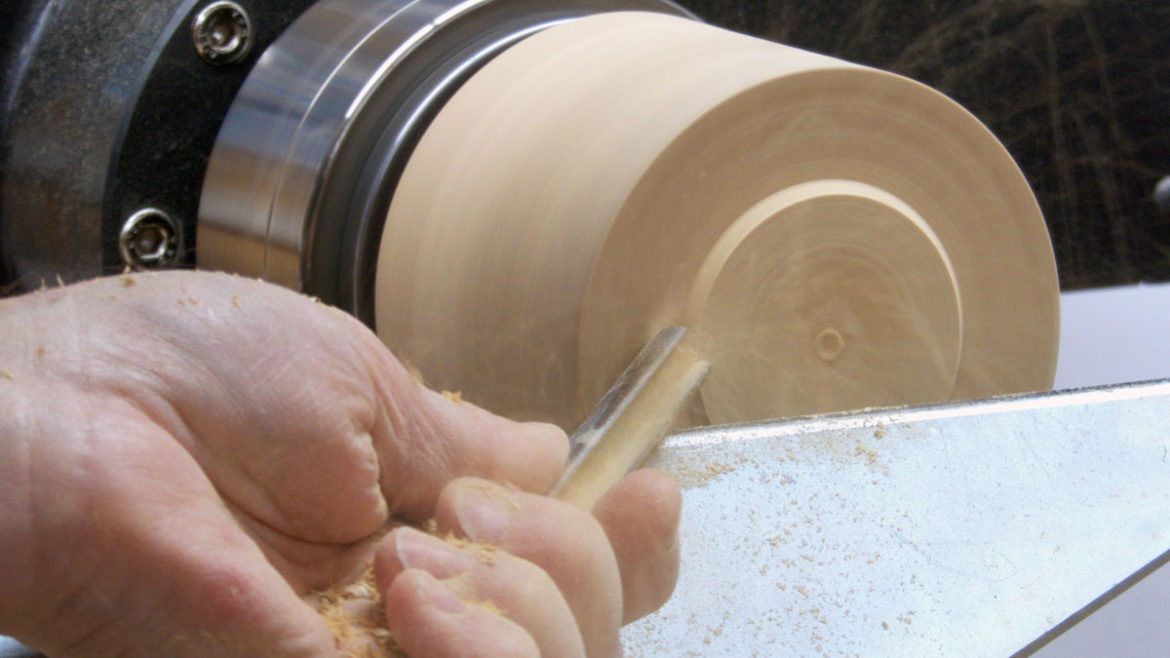

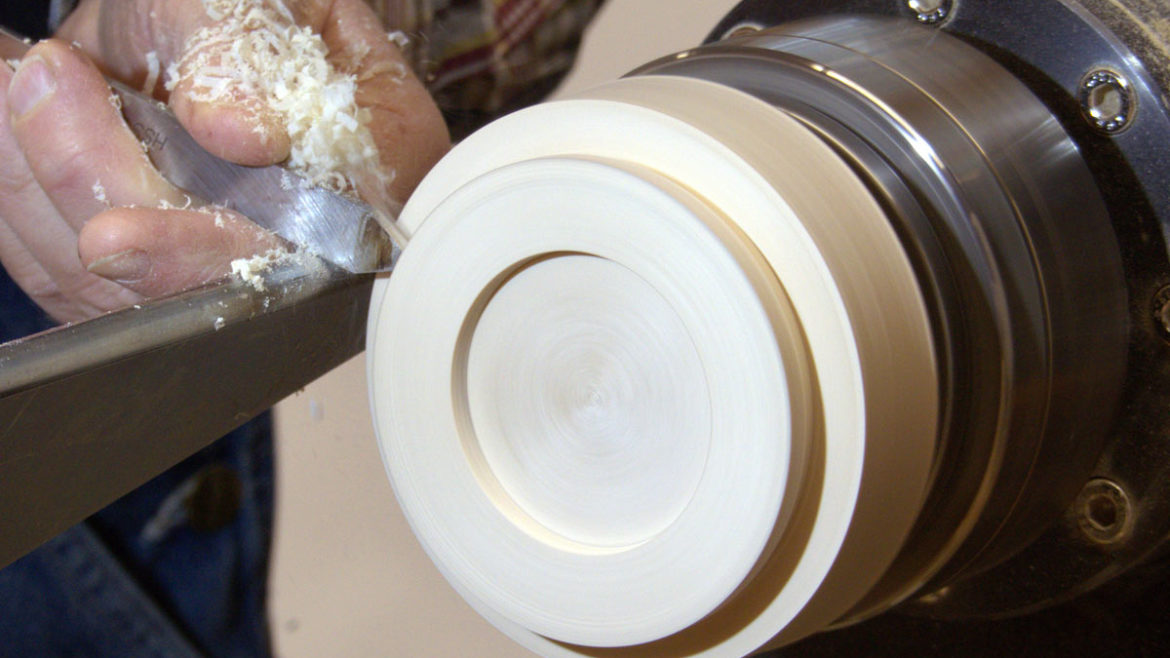

  6. In die Unterseite drehe ich jetzt einen Rezess, um das Werkstück in die Spannbacken meines Futters aufnehmen zu können. Für einen sicheren Halt sollten die Backen möglichst formschlüssig sitzen. Jetzt kann ich den Boden der Dose bereits feinschleifen und das Werkstück anschließend umspannen.
  7. Zeichnen Sie sich nun Linien für den späteren Innendurchmesser, die seitliche Nuttiefe des Bajonettverschlusses (gestrichelte Linie) sowie die Bohrungen für das Ineinandergreifen von Dose und Deckel an. (vgl. Maßskizze).

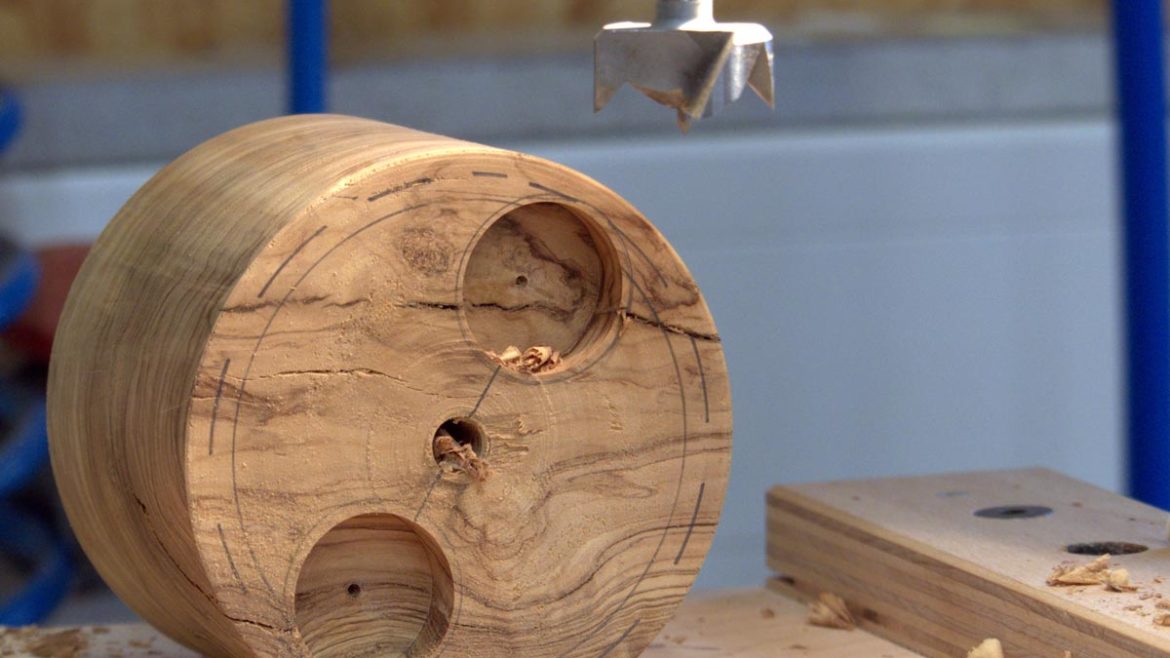

  8. Auf der Ständerbohrmaschine habe ich die beiden Bohrungen mit einem Forstnerbohrer eingebracht. Die Tiefe der Bohrungen sollte maximal bis zur unteren Kante der später seitlich einzubringenden Nut reichen. Der Außendurchmesser der Bohrung liegt exakt auf der Kante der Nuttiefe in der Wandung.

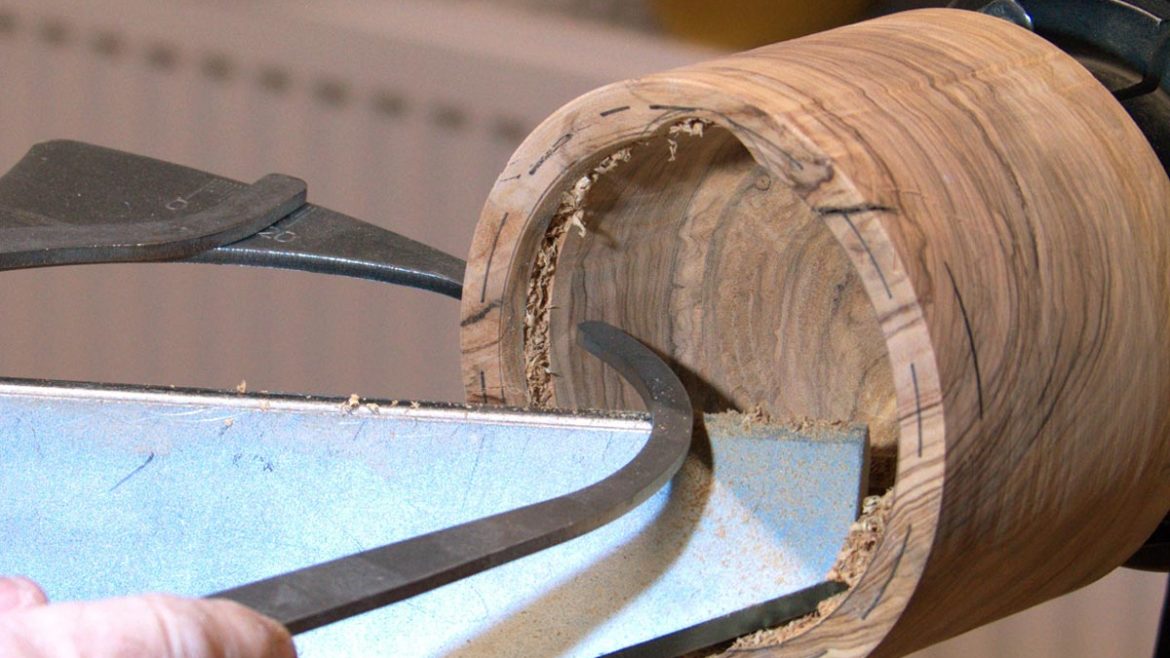

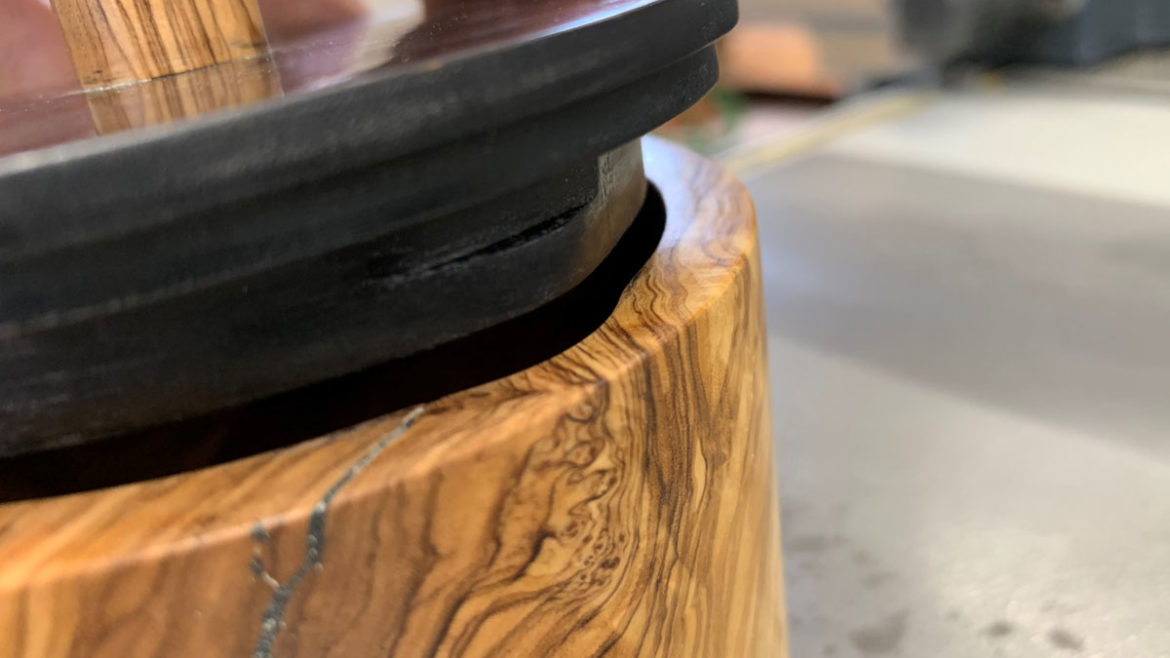

  9. Nachdem ein erster Teil des Innenraums herausgearbeitet wurde, wird die Nut mit einem Nutschaber in die Wandung eingebracht. In unserem Fall ist die Nut 3 mm tief.
  10. Die Nut sollte mit den zuvor eingebrachten Bohrungen bündig abschließen. In unserem Fall in 7 mm Tiefe vom Dosenrand gemessen.

Sie möchten weiterlesen? Die vollständige Schritt-für-Schritt-Anleitung finden Sie in der Ausgabe 45 des DrechslerMagazins.
