Klemmfutter aus Holz drechseln

Klemmfutter aus Holz drechseln

Klemmfutter aus Holz drechseln

Klemmfutter aus Holz sind die Vorläufer der modernen Spannzangenfutter. Drechsler im 16. und 17. Jahrhundert haben bereits mit solchen Futtern gearbeitet. Sie bieten gegenüber modernen Spannfuttern einige Vorteile: Sie sind flexibel einsetzbar, sehr sicher und kostengünstig. Die Anschaffungskosten beschränken sich auf den Holzpreis einer Hartholzkantel und nur wenige Minuten Arbeitszeit. Wir zeigen Ihnen wie Sie ein Klemmfutter einfach selbst herstellen können, denn die meisten Drechsler beschäftigen sich über kurz oder lang nicht nur mit Drechseltechniken, sondern auch mit verschiedenen Spannmethoden. Nachfolgend zeigen wir Ihnen die Herstellung dieses praktischen Spannwerkzeugs Schritt für Schritt.

Anleitung

Zur Herstellung eines Klemmfutters aus Holz benötigt man eine Kantel, die im Durchmesser 1 bis 2 cm größer als das zu spannende Werkstück ist. In diese Kantel werden zwei Löcher quer durch die Mitte gebohrt. Zusätzlich wird die Kantel über Kreuz eingeschlitzt.

Die Kantel wird nun zwischen den Spitzen aufgenommen und rundgeschruppt. Außerdem wird ein Zapfen für die Aufnahme im Spundfutter vorbereitet.
Nach der Aufnahme auf der Drechselbank wird das Klemmfutter nochmals überdreht und auf Höhe der Bohrungen mit einer Hohlkehle versehen. So können die Spannbacken etwas leichter zusammengedrückt werden.

Für die Aufnahme des Werkstücks wird nun ein Loch in das Futter gebohrt. Bei Zwischenmaßen wird das Loch einfach kleiner gebohrt und kann dann entsprechend dem Werkstückdurchmesser erweitert werden.
Klemmfutter drechseln | Passgenaue Aufnahme für Rundhölzer und kleine Kanteln

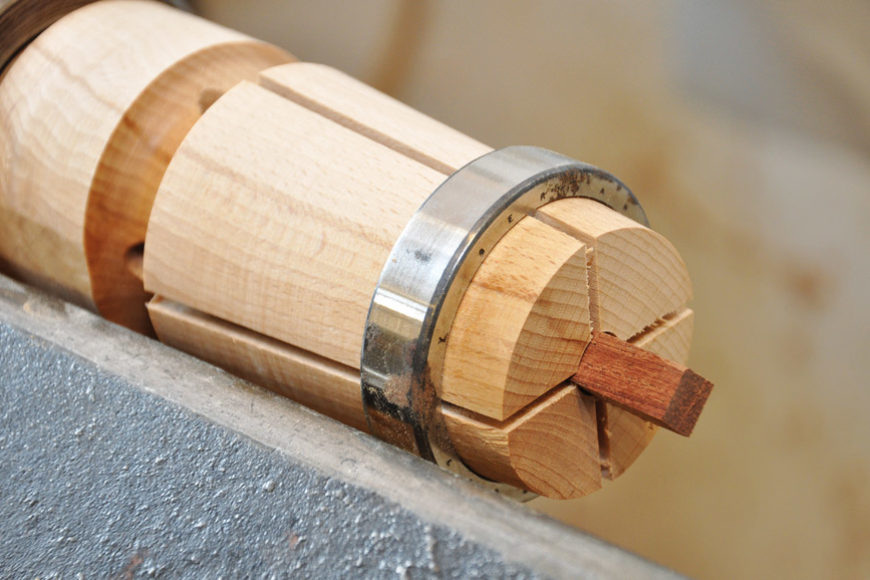

Durch das Aufschieben eines Ringes wird die Klemmwirkung hergestellt. Sehr gut eignen sich hier Gehäuse von Kugellagern, da diese immer exakt rund sind. Achten Sie darauf, den Klemmring gerade und gleichmäßig aufzuschieben, damit das Werkstück später exakt rund läuft. Rundstäbe und kleine Kanthölzer können so sicher gespannt werden.

Klemmfutter | Aufnahme von Kugeln
Die Aufnahme sollte im Durchmesser dem Werkstück angepasst sein, denn der maximale Spannweg des Klemmfutters beträgt nur 1 bis 2 mm. Mit diesem Futter können kleine Kugeln oder beispielsweise auch unrunde Materialien sehr gut gespannt werden. Insbesondere für Kleinserien ist ein solches Spannfutter bestens geeignet.
Klemmfutter drechseln | Ringe, Deckel und Scheiben spannen
Auch Deckel, Ringe und Scheiben werden sicher mit dem Klemmfutter gespannt. Da die Aufnahme jeweils passend gedreht wird, läuft es immer exakt rund, vorausgesetzt der Ring wurde gerade aufgeschoben.
